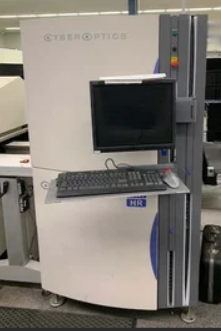

AOI CyberOptics Flex Ultra HR – Inspeção Óptica Automatizada (Ano 2010)

O sistema CyberOptics Flex Ultra HR é um equipamento de inspeção óptica automatizada (AOI) projetado para detectar defeitos em placas de circuito impresso montadas (PCBA), garantindo alta qualidade e produtividade em linhas SMT.
Utiliza tecnologia de imagem digital de alta resolução combinada com iluminação multicor e algoritmos de reconhecimento avançados, permitindo a identificação precisa de falhas de soldagem, componentes ausentes, desalinhados ou invertidos.

Características Gerais

• Sistema AOI de alto desempenho com inspeção em múltiplos ângulos e luz multicor (RGB).

• Imagem de alta resolução para detecção precisa de defeitos em solda e montagem.

• Análise automática de polaridade, presença, posição e valores de componentes.

• Interface de programação intuitiva e relatórios automáticos de inspeção.

• Ideal para controle de qualidade pós-solda (reflow) e processos de montagem SMT complexos.

Especificações Técnicas

• Área máxima de inspeção: 457 × 406 mm (18 × 16 in)

• Tamanho mínimo de componente: 01005 (0,4 × 0,2 mm)

• Tamanho máximo de componente: até 30 × 30 mm

• Altura máxima de componente: até 25 mm (lado superior), 15 mm (inferior, opcional double side)

• Resolução da câmera (HR): 10 µm/pixel (alta resolução)

• Configuração de câmera: Câmera digital de alta velocidade, 12 bits

• Iluminação: RGB (vermelho, verde, azul, branco) controlada por LED multicor

• Modo de captura: Top View com múltiplos ângulos de incidência

• Velocidade de inspeção: até 40 cm²/s (dependendo da densidade de componentes)

• Precisão de posicionamento: ± 25 µm

• Repetibilidade: ± 10 µm

• Tamanho máximo de PCB: 457 × 406 mm

• Espessura da placa: 0,5 a 5 mm

• Peso máximo da placa: 3 kg

• Altura do transportador: 900 ± 20 mm

• Velocidade do transportador: 150 a 500 mm/s ajustável

• Dimensões do equipamento (A × L × P): 1500 × 1100 × 1200 mm (aprox.)

• Peso da máquina: cerca de 800 kg

• Interface de comunicação: Ethernet, USB 2.0

• Software de inspeção: CyberOptics SAM™ / SECS-GEM compatível

• Fonte de alimentação: 220 V AC, 50/60 Hz, 1 kVA

Funções de Inspeção

• Detecção automática de:

  • Soldas insuficientes, excessivas ou com ponte (bridging)

  • Componentes ausentes, deslocados, invertidos ou trocados

  • Polaridade incorreta e erro de valor

  • Curto-circuitos e bolhas de solda

• Ferramentas de análise SPC e rastreabilidade completa (traçabilidade de defeitos).

• Suporte a integração em linha com outros sistemas SMT via rede.

Aplicações

Ideal para linhas de produção SMT de médio e alto volume, nos segmentos automotivo, eletrônico de consumo, telecomunicações, industrial e médico, garantindo qualidade e conformidade total do processo de montagem eletrônica.
O Flex Ultra HR oferece inspeção detalhada e repetível, reduzindo retrabalho e aumentando a confiabilidade final do produto.
