Impressora automática de solda Panasonic SP80

Screen Printer Panasonic SP80V – Impressora Automática de Pasta de Solda SMT

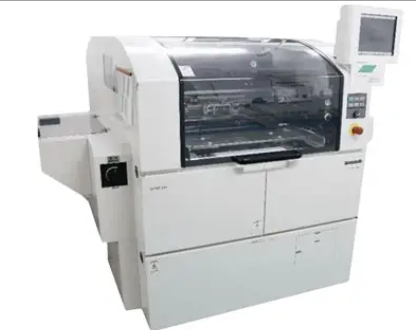

A Panasonic SP80V é uma impressora automática de pasta de solda (screen printer) projetada para aplicações SMT de alta precisão.
Reconhecida por seu desempenho consistente, a SP80V oferece excelente repetibilidade na deposição de pasta, alinhamento óptico avançado e automação completa do processo de impressão, garantindo qualidade e estabilidade na produção de placas eletrônicas.

Características Gerais

• Impressora automática de pasta de solda de alta precisão para linhas SMT.

• Sistema de alinhamento óptico com câmeras superior e inferior.

• Controle automático de espátula (squeegee) e pressão uniforme de impressão.

• Sistema de limpeza automática do estêncil (dry, wet e vacuum).

• Capaz de operar em conjunto com pick and place de alta velocidade (Panasonic CM/NPM).

• Interface intuitiva com tela sensível ao toque e software de controle Panasonic.

Especificações Técnicas

• Modelo: Panasonic SP80V

• Tipo de equipamento: Screen Printer automática SMT

• Área máxima de impressão: 510 × 510 mm

• Área mínima de impressão: 50 × 50 mm

• Tamanho máximo de PCB: 510 × 460 mm

• Espessura da placa: 0,4 a 6,0 mm

• Precisão de alinhamento: ± 12,5 µm @ 6σ

• Repetibilidade de impressão: ± 6 µm

• Tempo de ciclo: aproximadamente 12 segundos (dependendo do layout)

• Sistema de alinhamento:

  • Duas câmeras CCD de alta resolução (superior e inferior)

  • Reconhecimento automático de marca fiducial

• Modo de limpeza do estêncil: Seco, úmido e a vácuo (programável)

• Velocidade de impressão: 10–200 mm/s (ajustável)

• Pressão de impressão: 1–20 kgf ajustável

• Ângulo da espátula: 45–60°

• Tipo de espátula: Metálica / Polyurethane / Ajustável

• Altura do transportador: 900 ± 20 mm

• Direção do fluxo da placa: Esquerda → Direita (reversível opcional)

• Altura máxima de componente sob o estêncil: até 25 mm

• Fonte de alimentação: AC 200–220 V, 50/60 Hz, 1,5 kVA

• Peso do equipamento: aproximadamente 900 kg

• Dimensões (A × L × P): 1.450 × 1.800 × 1.500 mm

Funções Principais

• Impressão precisa de pasta de solda sobre PCBs SMT.

• Sistema de visão automático para alinhamento estêncil/placa.

• Limpeza automatizada e programável do estêncil entre ciclos.

• Ajuste automático de altura, pressão e velocidade de impressão.

• Compensação automática de deslocamento e expansão térmica da placa.

• Software com relatórios SPC e rastreabilidade completa de processo.

Aplicações

A SP80V é ideal para linhas de montagem SMT de médio e alto volume, nos segmentos automotivo, eletrônico de consumo, industrial e telecomunicações, garantindo alta precisão na aplicação de pasta de solda e excelente repetibilidade.
Sua integração simples com equipamentos Panasonic (como CM202, NPM, entre outros) permite um fluxo de produção contínuo, estável e altamente automatizado.
