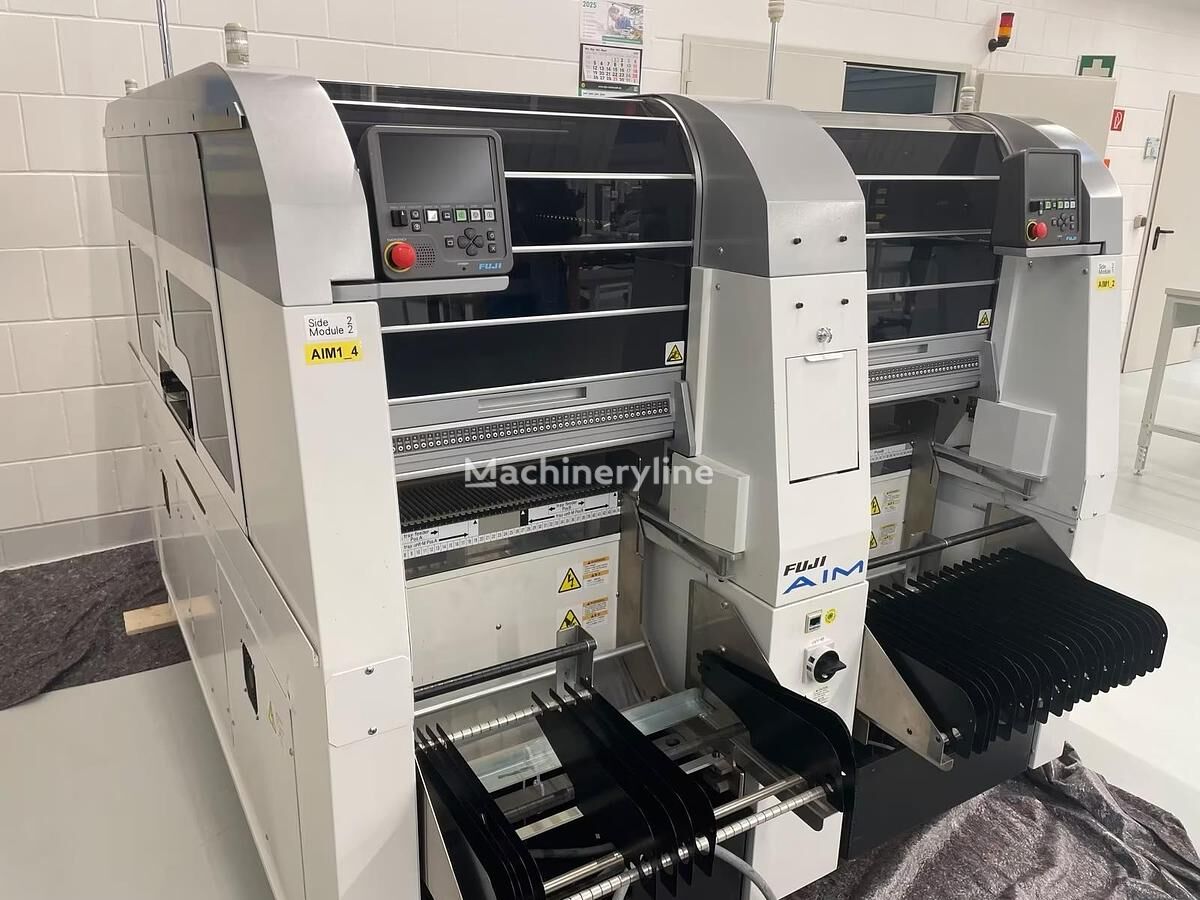

Máquina de montagem SMT Fuji AIM

ick and Place Fuji AIM – Montagem SMT de Alta Produtividade (Ano 2009)

O Fuji AIM é um sistema de colocação automática de componentes (Pick and Place) desenvolvido para linhas de montagem SMT que exigem alta precisão, confiabilidade e flexibilidade de produção.
Com design modular e cabeças intercambiáveis, o AIM oferece elevada velocidade de montagem aliada à estabilidade operacional típica dos sistemas Fuji, sendo uma das soluções mais reconhecidas no setor eletrônico.

Características Gerais

• Equipamento de montagem automática de componentes SMD de alta performance.

• Estrutura modular, permitindo operação independente ou em linha com outros módulos Fuji.

• Suporte a ampla gama de componentes — desde 0201 até conectores grandes e BGA.

• Sistema de visão inteligente para alinhamento e correção em tempo real.

• Software de controle Fuji Flexa para programação e monitoramento de produção.

• Ideal para linhas SMT de grande volume e alta confiabilidade.

Especificações Técnicas

• Modelo: Fuji AIM (High-Speed Modular Mounter)

• Ano de fabricação: 2009

• Tipo de equipamento: Pick and Place automático modular

• Velocidade nominal: até 70.000 componentes por hora (CPH) (configuração H12/H01)

• Precisão de colocação: ± 0,05 mm (50 µm)

• Número de cabeças:

  • H12S – até 22.500 CPH (componentes pequenos 0201–SOIC)

  • H01 – até 2.500 CPH (componentes grandes / QFP / BGA)

• Faixa de componentes suportados: de 0201 (0,6 × 0,3 mm) até 74 × 74 mm

• Altura máxima de componente: até 25 mm

• Área máxima de PCB: 457 × 356 mm (18 × 14 in)

• Espessura da placa: 0,4 a 4,0 mm

• Peso máximo da placa: até 3 kg

• Sistema de alimentação:

  • Feeders de 8 a 72 mm, bandejas IC e nozzles intercambiáveis

  • Suporte para até 120 feeders (dependendo da configuração)

• Sistema de visão: Câmeras CCD de alta velocidade com reconhecimento de forma e ângulo.

• Correção automática: Rotação, deslocamento e altura de componente.

• Transporte de placa: transportador automático com controle de altura 900 ± 20 mm.

• Alimentação elétrica: AC 200–220 V, 50/60 Hz, 3 kVA

• Peso do equipamento: aproximadamente 1.500 kg

• Dimensões (A × L × P): 1.500 × 1.800 × 1.500 mm (aprox.)

Funções Principais

• Montagem automática de componentes SMD com correção ótica em tempo real.

• Suporte a múltiplos tipos de bicos e cabeças (multihead H01/H12).

• Troca rápida de feeders e setup simplificado para produtos variados.

• Sistema de auto-diagnóstico e monitoramento de desempenho.

• Compatibilidade com sistemas de rastreabilidade e controle SPC.

• Interface intuitiva para programação de receitas de produção e manutenção.

Aplicações

O Fuji AIM é amplamente utilizado em linhas SMT de grande volume nos setores automotivo, industrial, telecomunicações, médico e eletrônico de consumo, oferecendo alta produtividade, precisão e confiabilidade.
Seu design modular permite fácil integração com impressoras, fornos e inspetoras automáticas, formando uma linha SMT completa e altamente eficiente.
