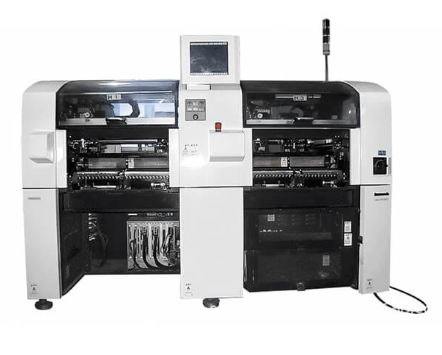

Máquina de montagem SMT Panasonic CM202

Pick and Place Panasonic CM202 – Montagem SMT de Alta Velocidade (Ano 2009)

O Panasonic CM202 é um equipamento de colocação automática de componentes (Pick and Place) projetado para linhas de montagem SMT de alta precisão e produtividade.
Reconhecido mundialmente pela confiabilidade e desempenho, o CM202 combina velocidade, flexibilidade e fácil manutenção, sendo ideal para produção de placas eletrônicas com componentes de diferentes tamanhos e tipos.

Características Gerais

• Sistema modular de montagem de alta velocidade e precisão.

• Suporta ampla faixa de componentes: chips 0201 até conectores grandes e BGA.

• Capacidade de cabeças intercambiáveis (multihead) para otimização de produção.

• Sistema de visão avançado com reconhecimento automático de componentes.

• Estrutura robusta, operação estável e baixo custo de manutenção.

• Ideal para linhas SMT médias e grandes com demanda contínua de produção.

Especificações Técnicas

• Modelo: Panasonic CM202

• Ano de fabricação: 2009

• Tipo de equipamento: Pick and Place (montagem automática SMT)

• Velocidade nominal: até 10.000 componentes por hora (CPH) por módulo

• Precisão de posicionamento: ± 0,05 mm (50 µm)

• Faixa de componentes suportados: 0201 (0,6 × 0,3 mm) até 55 × 55 mm

• Altura máxima de componente: até 15 mm

• Configuração de cabeças:

  • 12-nozzle Collect & Place Head

  • 6-nozzle Collect & Place Head

  • Pick & Place Head de precisão

• Número de ganchos/torres (gantries): 1

• Campo de trabalho do PCB: máx. 510 × 460 mm

• Espessura da placa: 0,4 a 4,0 mm

• Peso máximo do PCB: 3 kg

• Tipo de alimentação de componentes: 8 mm, 12 mm, 16 mm, 24 mm feeders / bandejas IC

• Número de alimentadores suportados: até 120 posições (dependendo da configuração)

• Sistema de visão: Câmera CCD de alta velocidade com reconhecimento de forma, tamanho e rotação.

• Sistema de controle: PC industrial com interface gráfica e diagnóstico automático.

• Altura do transportador: 900 ± 20 mm

• Velocidade do transportador: ajustável (até 800 mm/s)

• Fonte de alimentação: 200–220 V AC, 50/60 Hz, 3 kVA

• Peso da máquina: aproximadamente 1.400 kg

• Dimensões (A × L × P): 1.440 × 1.680 × 1.440 mm

Funções Principais

• Colocação automática de componentes com reconhecimento ótico em tempo real.

• Correção de ângulo e posição durante a montagem (Auto Vision Alignment).

• Modo de alta velocidade e modo de alta precisão configuráveis.

• Troca rápida de feeders e setup otimizado para diferentes produtos.

• Sistema inteligente de monitoramento de erros e alarmes operacionais.

• Capacidade de integração com outros módulos Panasonic (CM, NPM, etc.).

Aplicações

O Panasonic CM202 é amplamente utilizado em linhas SMT dos segmentos automotivo, eletrônico de consumo, telecomunicações e industrial, garantindo alta produtividade e precisão na montagem de placas eletrônicas.
Seu design modular permite fácil expansão e integração, sendo ideal tanto para produção contínua quanto para setups de múltiplos produtos (high-mix).
