Máquina de solda onda KOKI

Wave Solder KOKI – Sistema de Soldagem por Onda para Montagem THT (Ano 2009)

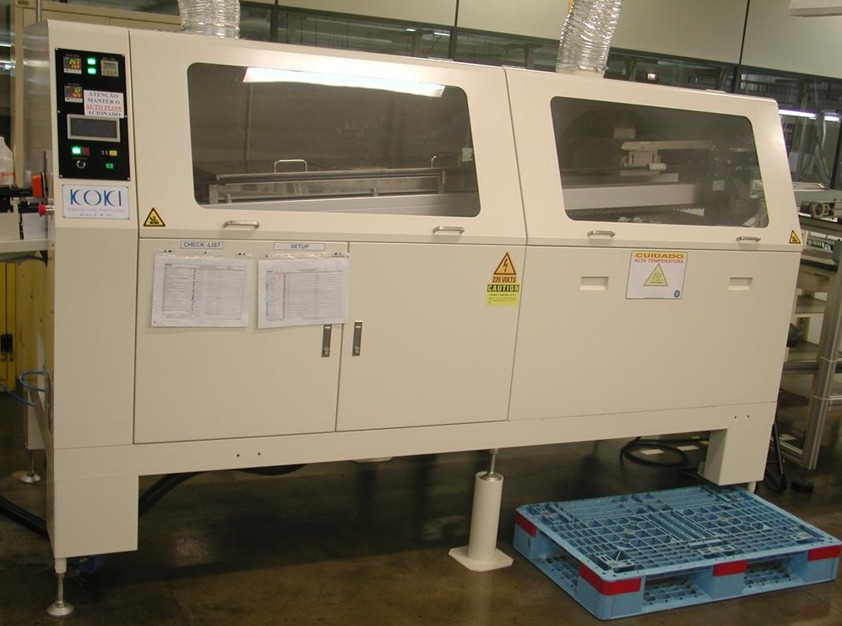

A KOKI Wave Solder 2009 é uma máquina de soldagem por onda projetada para montagem de componentes THT (Through Hole) em linhas de produção eletrônica.
Desenvolvida pela tradicional fabricante japonesa KOKI, o equipamento oferece alta estabilidade térmica, excelente controle de fluxo e precisão na formação da onda de solda, assegurando juntas de soldagem consistentes e confiáveis em placas de circuito impresso.

Características Gerais

• Sistema automático de soldagem por onda para montagem de componentes THT.

• Controle eletrônico de temperatura, velocidade e altura de onda.

• Módulos independentes de pré-aquecimento, fluxo e soldagem.

• Tanque de solda em liga de estanho com controle digital de temperatura.

• Interface simples e robusta, com ajustes finos de processo.

• Estrutura totalmente enclausurada, com exaustão superior e janelas de inspeção.

• Ideal para produção em linhas mistas SMT/THT e retrabalho de placas complexas.

Especificações Técnicas

• Fabricante: KOKI (Japan)

• Modelo: Wave Solder (linha KOKI, 2009)

• Tipo de equipamento: Soldagem por onda (THT / Through Hole)

• Largura máxima de PCB: 350 mm

• Comprimento máximo de PCB: 450 mm (aprox.)

• Espessura da placa: 0,6 a 4,0 mm

• Altura máxima de componente: até 80 mm (lado inferior)

• Capacidade do tanque de solda: 350 kg (liga Sn-Pb ou SAC)

• Temperatura de operação da solda: até 300 °C

• Precisão de controle de temperatura: ± 2 °C

• Sistema de fluxo: spray / espuma controlado por bomba de precisão

• Pré-aquecimento:

  • Múltiplas zonas independentes (superior e inferior)

  • Potência total até 9 kW

  • Temperatura ajustável até 200 °C

• Tipo de onda: Dual Wave (laminar + turbulenta)

• Velocidade do transportador: 500 – 1800 mm/min (ajustável)

• Altura do transportador: 900 ± 20 mm

• Sistema de controle:

  • Painel digital com indicadores de temperatura e velocidade

  • Controle PID para aquecimento e motor do transportador

• Exaustão: saída dupla superior para filtro e ventilação externa

• Alimentação elétrica: AC 220 V, trifásico, 50/60 Hz

• Potência total: aproximadamente 12 kW

• Consumo de ar comprimido: 0,5 MPa

• Dimensões (A × L × P): 1.500 × 1.500 × 2.500 mm (aprox.)

• Peso: 850 kg

Funções Principais

• Soldagem automática de componentes THT por sistema de onda dupla.

• Controle preciso de temperatura, fluxo e velocidade do transportador.

• Ajuste de altura e largura de onda conforme tipo de placa.

• Sistema de pré-aquecimento multizona para garantir perfil térmico ideal.

• Compatível com ligas Sn-Pb e lead-free (SAC305).

• Sistema de segurança com sensores de temperatura e parada emergencial.

• Exaustão integrada para controle de fumaça e vapores de solda.

Aplicações

A KOKI Wave Solder 2009 é amplamente utilizada em linhas de montagem eletrônica THT e híbridas SMT/THT, especialmente em indústrias automotivas, de telecomunicações, eletrônicos industriais e de consumo.
Oferece excelente repetibilidade, manutenção simples e robustez mecânica, sendo ideal para produção contínua com alta confiabilidade e qualidade de solda.
