O que é uma PCB e como ela funciona?

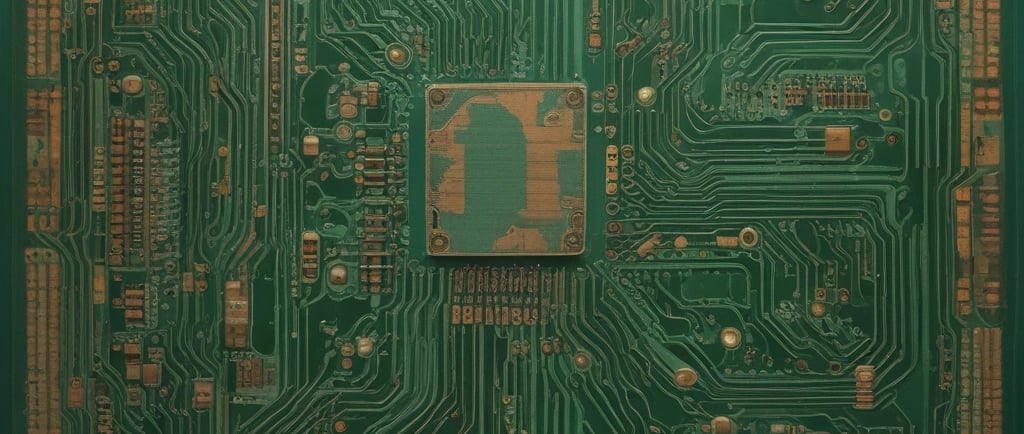

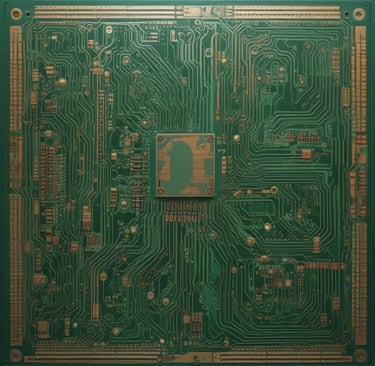

Estrutura de uma PCB

Uma placa de circuito impresso (PCB) é composta por um material isolante com traços de cobre gravados em sua superfície. Esses traços funcionam como caminhos para a passagem de corrente entre os diversos componentes conectados à placa.

Os PCBs podem ser classificados com base no material, nas tecnologias empregadas e nas aplicações, mas, geralmente, são diferenciados pelo número de camadas de cobre. As categorias mais comuns incluem:

• PCB de face única: com traços de cobre apenas em um lado.

• PCB de dupla face: com traços de cobre em ambos os lados.

• PCB multicamadas: com múltiplas camadas de cobre intercaladas.

Um PCB completo combina a placa nua com os componentes eletrônicos montados. Ele é formado pela soldagem de diversos componentes, como capacitores, resistores, circuitos integrados (CIs) e transistores, na superfície da placa.

Tipos de PCBs

Os PCBs podem ser classificados com base em seu material, características, tecnologias e aplicações. Abaixo, destacamos os tipos mais comuns:

• PCB Unilateral
  Este é o tipo mais básico de PCB, composto por uma única camada de cobre. Os componentes eletrônicos são montados em um lado, enquanto os traços de cobre estão no outro. São econômicos e fáceis de produzir, ideais para projetos simples.

• PCB de Dupla Face
  Utilizados em circuitos mais complexos, esses PCBs possuem traços de cobre e componentes em ambos os lados. As camadas são interconectadas por meio de vias, permitindo maior densidade e flexibilidade no design do circuito.

• PCB Multicamadas
  Com mais de duas camadas de cobre, esses PCBs têm traços de cobre separados por materiais isolantes. As camadas são conectadas por vias, oferecendo benefícios como maior densidade de componentes e melhor integridade de sinal. São amplamente utilizados em dispositivos como computadores, smartphones e televisores.

• PCB Rígido
  Construídos com materiais como fibra de vidro ou epóxi, esses PCBs são robustos e mantêm sua forma, sendo indicados para aplicações onde é necessário resistir a tensões mecânicas e manter a estabilidade estrutural.

• PCB Flexível
  Feitos de materiais como poliimida, esses PCBs são flexíveis e podem ser dobrados ou moldados conforme necessário. São ideais para situações onde movimento ou vibração é esperado.

• PCB Rígido-Flexível
  Combinando as características de PCBs rígidos e flexíveis, esse tipo é usado em aplicações complexas que demandam tanto estabilidade quanto flexibilidade, como equipamentos aeroespaciais e médicos.

• PCB de Alta Frequência
  Projetados para suportar sinais de alta frequência, esses PCBs minimizam a perda de sinal e a interferência. São especialmente usados onde a integridade do sinal e a impedância precisam ser mantidas, como em equipamentos de comunicação.

• PCB HDI (Interconexão de Alta Densidade)
  Esses PCBs são projetados para maximizar a densidade de componentes e reduzir o tamanho do circuito. Eles utilizam microvias e traços finos, tornando-os ideais para dispositivos compactos e de alta performance, como wearables e eletrônicos portáteis.

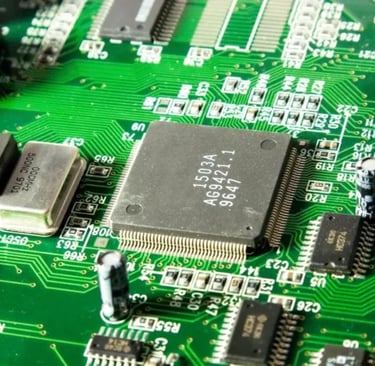

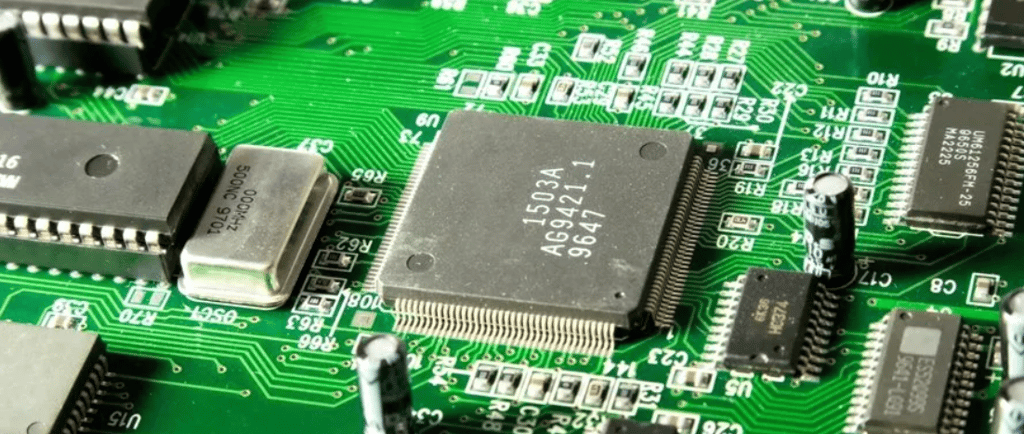

Componentes de uma PCB

Entender os componentes de uma PCB é essencial para compreender sua funcionalidade. Abaixo, destacamos os componentes mais comumente encontrados em placas de circuito impresso:

1. Resistores
   Fornecem resistência ao fluxo de corrente elétrica.

• Resistores de composição de carbono: amplamente utilizados em várias aplicações.

• Resistores de filme metálico: empregados em circuitos de alta precisão.

• Resistores de fio enrolado: ideais para circuitos de alta potência e amplificadores.

2. Capacitores
   Armazenam energia e permitem que a placa funcione continuamente. Tipos comuns:

• Capacitores cerâmicos

• Capacitores eletrolíticos

• Capacitores de tântalo

3. Indutores
   Armazenam energia na forma de campos magnéticos e são usados para alimentar equipamentos, regular tensões e eliminar ruídos indesejados. São essenciais em circuitos de RF, como filtros e amplificadores.

4. Potenciômetros
   Regulam a quantidade de corrente em um circuito, sendo usados para controlar volume, tom e brilho em dispositivos de áudio e amplificadores.

5. Transformadores
   Transferem energia entre circuitos e ajustam a tensão elétrica, direcionando a energia conforme necessário.

6. Diodos
   Permitem que a corrente flua em uma única direção. Geralmente feitos de silício ou germânio.

7. Transistores
   Atuam como "controladores", regulando a passagem de corrente e energia no circuito. Existem dois tipos principais:

• Transistores de efeito de campo (FETs)

• Transistores de junção bipolar (BJTs)

8. Retificador Controlado por Silício (SCR)
   Também conhecido como tiristor, permite o fluxo de corrente em uma única direção e controla a potência no circuito, podendo ligar e desligar em momentos específicos.

9. Circuitos Integrados (CIs)
   Pequenas pastilhas de silício que integram diversos componentes, como transistores, resistores e capacitores, para realizar funções complexas em circuitos.

10. Osciladores
    Utilizam o movimento de cristais, como quartzo, para gerar frequências precisas. São cruciais em sistemas de cronometragem, como GPS e relógios.

11. Interruptores e Relés
    Controlam o fluxo de corrente no circuito, funcionando como pontes que conectam ou desconectam canais elétricos.

12. Sensores
    Detectam entradas como som, temperatura, pressão, vibração ou posição, convertendo-as em sinais elétricos para processamento ou interpretação imediata.

Esses componentes, juntos, formam a base funcional de uma PCB, permitindo que os dispositivos eletrônicos desempenhem suas funções com eficiência e precisão.

Como Funciona uma PCB

Projeto do PCB

O processo de criação de uma PCB começa no design, realizado em software especializado. O projetista posiciona os componentes, traça as rotas e define as camadas de acordo com os requisitos do circuito, a funcionalidade e o espaço disponível.

Processo de Fabricação

Depois de finalizado o design, inicia-se a fabricação, que segue estas etapas:

1. Formação da camada condutora: Finas folhas de cobre são aplicadas em ambos os lados do material do substrato.

2. Gravação do circuito: Técnicas de gravação ou impressão removem áreas da camada de cobre, deixando apenas os traços e pads necessários para o circuito.

3. Perfuração de furos: Furos são feitos em pontos específicos para acomodar componentes e vias que conectam as diferentes camadas.

4. Aplicação de máscara de solda: Uma camada de solda é aplicada sobre os traços e pads, deixando áreas expostas para a soldagem dos componentes.

5. Adição de serigrafia: Rótulos e identificações dos componentes são adicionados na superfície da placa.

6. Proteção final: Uma camada de acabamento protege o cobre exposto e melhora a resistência da PCB.

Montagem dos Componentes

Após a fabricação, os componentes são adicionados à PCB de duas formas principais:

• Tecnologia Through-Hole (THT): Componentes com fios são inseridos nos furos perfurados e soldados no lado oposto.

• Tecnologia de Montagem em Superfície (SMT): Componentes sem fios são soldados diretamente na superfície da PCB.

Conexão entre os Componentes

Os traços condutores no PCB estabelecem as conexões entre os componentes. Esses traços permitem o fluxo da corrente, formando o circuito funcional.

Teste de PCB

Depois que os componentes são montados, o PCB passa por rigorosos testes, incluindo:

• Testes de continuidade: Verificam as conexões elétricas.

• Análise de integridade de sinal: Garante que o sinal seja transmitido sem distorções.

• Testes funcionais: Avaliam o desempenho do circuito em condições reais.

Integração

Quando os testes são concluídos com sucesso, o PCB é integrado ao sistema ou dispositivo para o qual foi projetado. Ele pode ser conectado a outros PCBs ou dispositivos externos para formar um sistema completo.

Benefícios das PCBs

As PCBs são a base de qualquer dispositivo eletrônico moderno, proporcionando:

• Confiabilidade: Garantem um desempenho estável.

• Flexibilidade: Adaptáveis a diferentes designs e aplicações.

• Facilidade de Produção em Massa: Reduzem custos e tempo de montagem.

• Eficiência: Minimizam problemas de fiação e otimizam o uso do espaço.

Conclusão

As placas de circuito impresso se tornaram indispensáveis no mundo atual, funcionando como a espinha dorsal de dispositivos eletrônicos. Elas combinam confiabilidade, eficiência e custo-benefício, permitindo a produção em larga escala de tecnologias avançadas. Este artigo esclarece questões fundamentais como "O que é uma PCB?" e "Como funciona uma PCB?", fornecendo uma visão abrangente sobre seu funcionamento e importância.
