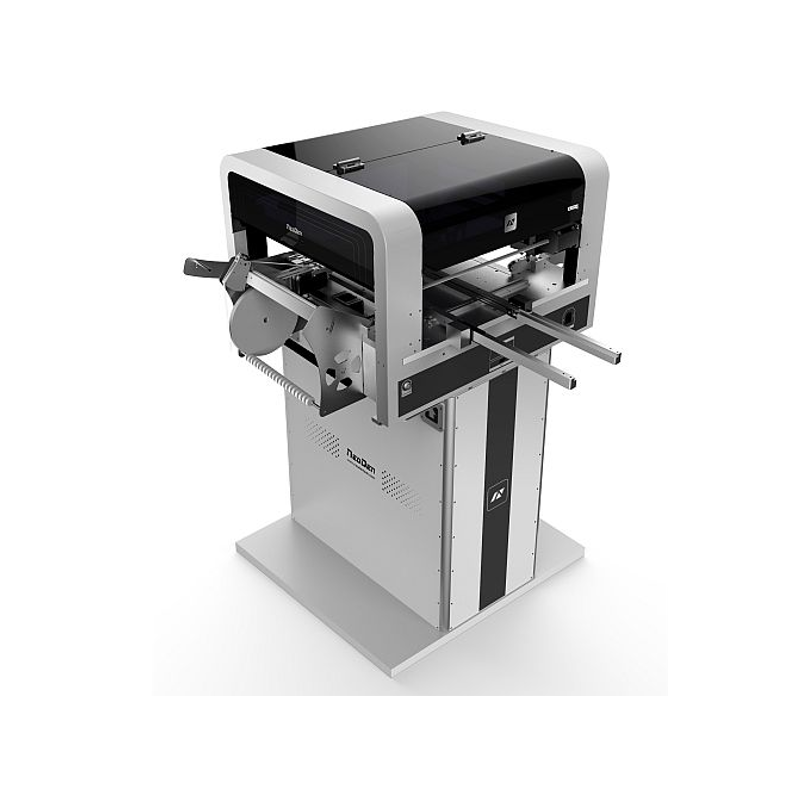

Pick and Place NeoDen 4 – Sistema SMT de Montagem Automatizada de Bancada

A NeoDen 4 é uma máquina Pick and Place desktop (bancada) desenvolvida para montagem de placas SMT com alta precisão e facilidade de operação.
Compacta e robusta, combina alimentadores automáticos, sistema de visão dupla e cabeças de montagem multiponto, tornando-se ideal para protótipos, pequenas e médias produções, laboratórios de P&D e fabricantes independentes.

Características Gerais

• Equipamento compacto “all-in-one” com visão por câmera superior e inferior.

• Até 4 cabeças de colocação com reconhecimento automático de componentes.

• Sistema de alimentação por fitas (feeders automáticos) e bandejas IC.

• Capacidade de montagem de diversos tipos de componentes SMD, incluindo 0201, BGA e QFN.

• Sistema de visão com correção automática de ângulo e posição.

• Interface de operação amigável e configuração rápida de programas de produção.

Especificações Técnicas

• Modelo: NeoDen 4

• Tipo de equipamento: Pick and Place automático de bancada

• Velocidade nominal: até 10.000 componentes por hora (CPH)

• Precisão de posicionamento: ± 0,03 mm (30 µm)

• Número de cabeças: 4 (independentes e rotativas)

• Sistema de visão:

  • Câmera superior para posicionamento global

  • Câmera inferior de alta resolução para reconhecimento de componentes

• Faixa de componentes suportados:

  • De 0201 (0,6 × 0,3 mm) até 35 × 35 mm

  • Altura máxima: até 5 mm (placa padrão)

• Área máxima de PCB: 350 × 400 mm

• Área mínima de PCB: 10 × 10 mm

• Espessura da placa: 0,5 a 4 mm

• Método de fixação da placa: Suporte ajustável com pinos magnéticos

• Sistema de alimentação:

  • Até 48 alimentadores automáticos (fitas de 8, 12, 16 e 24 mm)

  • 10 slots para bandejas IC

• Velocidade de movimentação dos eixos: até 500 mm/s

• Câmera de alinhamento: duplo sistema ótico de alta velocidade (Top/Bottom Vision)

• Comunicação: USB 2.0 / Ethernet / HDMI

• Interface de usuário: Display touch 7” com software gráfico NeoDen SMT Suite

• Alimentação: 110–220 V AC, 50/60 Hz, 350 W

• Dimensões (A × L × P): 400 × 800 × 900 mm

• Peso: aproximadamente 65 kg

Funções Principais

• Colocação automática de componentes SMD com reconhecimento ótico.

• Correção automática de ângulo, rotação e deslocamento.

• Detecção de vácuo e monitoramento em tempo real de sucção dos bicos.

• Suporte a múltiplos formatos de PCB e produção contínua (painelização).

• Troca rápida de feeders e setup fácil para diferentes produtos.

• Software intuitivo com visualização de trajetória e calibração automática.

Aplicações

A NeoDen 4 é ideal para laboratórios de desenvolvimento, pequenas e médias fábricas eletrônicas, startups e centros de P&D, que buscam alta precisão de montagem, baixo custo operacional e simplicidade de integração.
Compatível com processos SMT padrão, pode ser utilizada junto a impressoras de pasta e fornos de refusão compactos, formando uma linha completa de montagem eletrônica em pequena escala.
