Router Aurotek AUO3000 – Sistema Automático de Corte e Separação de Placas PCB (Ano 2021)

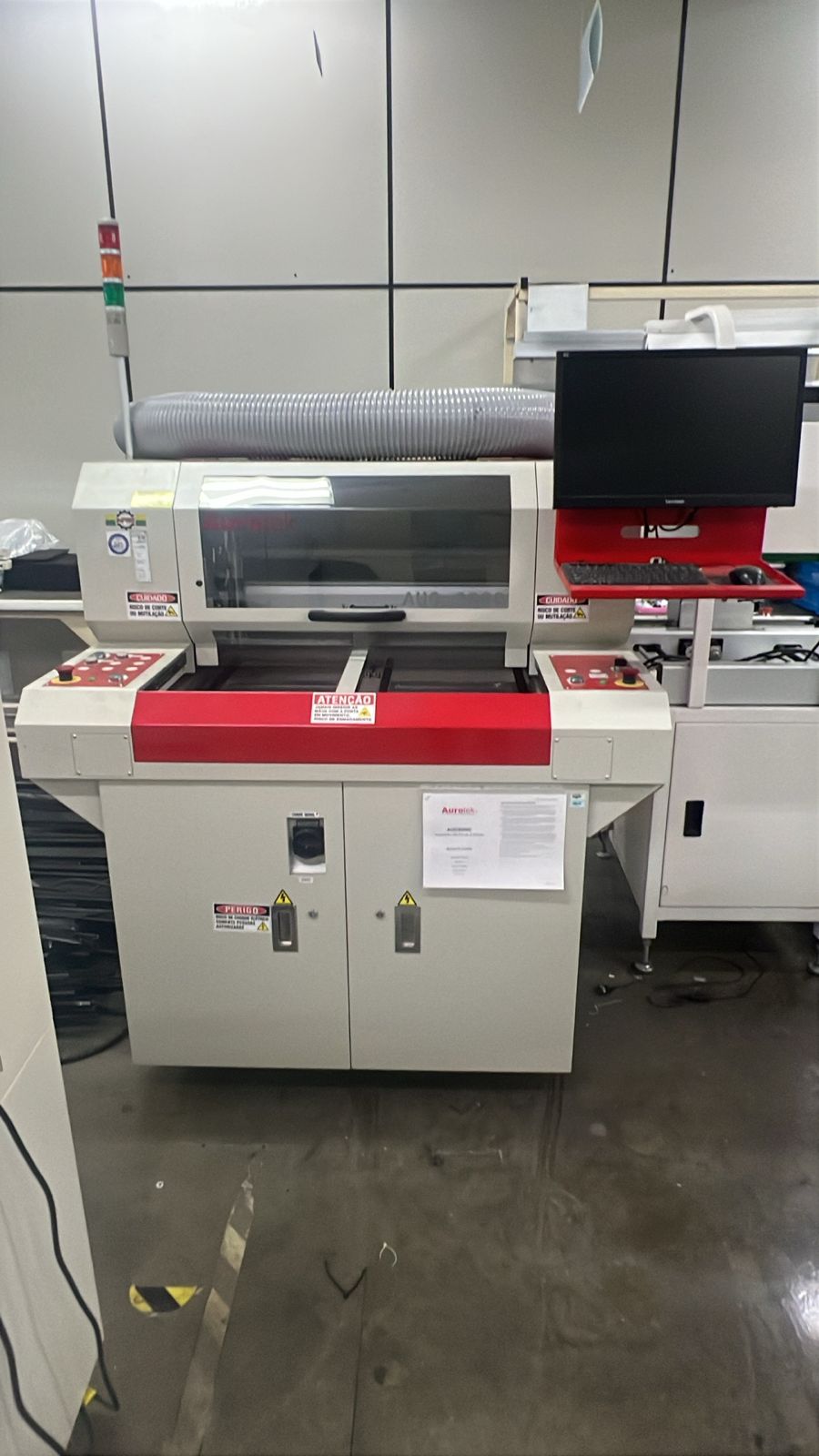

A Aurotek AUO3000 é uma router automática de PCBs (depaneladora) projetada para realizar o corte e separação de placas de circuito impresso com alta precisão e segurança.
O equipamento utiliza fresa de alta rotação controlada por servo motores e software de posicionamento avançado, garantindo bordas limpas, mínima vibração e total preservação dos componentes eletrônicos durante o processo de separação.

Características Gerais

• Sistema automático de roteamento para separação de painéis de PCB.

• Equipado com eixo de alta rotação (spindle) controlado por servo motor.

• Alinhamento por câmera e correção automática de posição da placa.

• Permite operação manual, semiautomática ou totalmente automática.

• Estrutura rígida e enclausurada, garantindo segurança e baixo ruído.

• Sistema de extração de partículas integrado (exaustão e filtragem).

• Ideal para uso em linhas SMT e montagens de placas sensíveis a stress mecânico.

Especificações Técnicas

• Modelo: Aurotek AUO3000

• Ano de fabricação: 2021

• Tipo de equipamento: Router automático para separação de PCBs (Depaneling)

• Área máxima de trabalho: 330 × 350 mm

• Precisão de posicionamento: ± 0,08 mm (80 µm)

• Repetibilidade: ± 0,02 mm (20 µm)

• Velocidade de corte: 0,1 – 100 mm/s (ajustável)

• Velocidade de rotação do spindle: até 60.000 rpm

• Tipo de fresa: Eixo de alta rotação com diâmetro de corte 0,8 – 3,175 mm

• Sistema de fixação: mesa a vácuo / pinos localizadores ajustáveis

• Método de alinhamento:

  • Câmera CCD para reconhecimento automático de fiduciais

  • Correção de ângulo e posição (X, Y, θ)

• Número de eixos: 3 eixos (X, Y, Z) controlados por servo motor de precisão

• Sistema de coleta de partículas: exaustor integrado com tubo flexível e filtro HEPA

• Controle / Interface:

  • Computador industrial integrado com monitor LCD e teclado embutido

  • Software gráfico de programação (Aurotek Router Control)

  • Importação de arquivos Gerber / DXF

• Modo de operação: manual, semi ou totalmente automático

• Tempo de ciclo: variável conforme layout e número de placas por painel

• Altura do transportador: 900 ± 20 mm

• Alimentação elétrica: AC 220 V, 50/60 Hz, 1,5 kVA

• Pressão de ar necessária: 0,5 – 0,7 MPa

• Dimensões (A × L × P): 1.550 × 1.250 × 1.500 mm

• Peso: aproximadamente 450 kg

Funções Principais

• Corte preciso de painéis de PCB sem tensão mecânica.

• Alinhamento automático via câmera com correção de desvio.

• Controle de velocidade, profundidade e trajetória de corte.

• Extração automática de pó e partículas durante o roteamento.

• Programação gráfica de rotas e repetição automática de processos.

• Sistema de segurança com sensores de porta e parada de emergência.

• Relatórios de produtividade e rastreabilidade via software.

Aplicações

A Aurotek AUO3000 é amplamente utilizada em linhas SMT e montagens eletrônicas que exigem alto padrão de acabamento e precisão no corte de painéis.
Ideal para indústrias dos segmentos automotivo, telecomunicações, médico e eletrônico de consumo, a AUO3000 garante processo estável, seguro e repetível, eliminando riscos de trincas, tensões e danos aos componentes.
